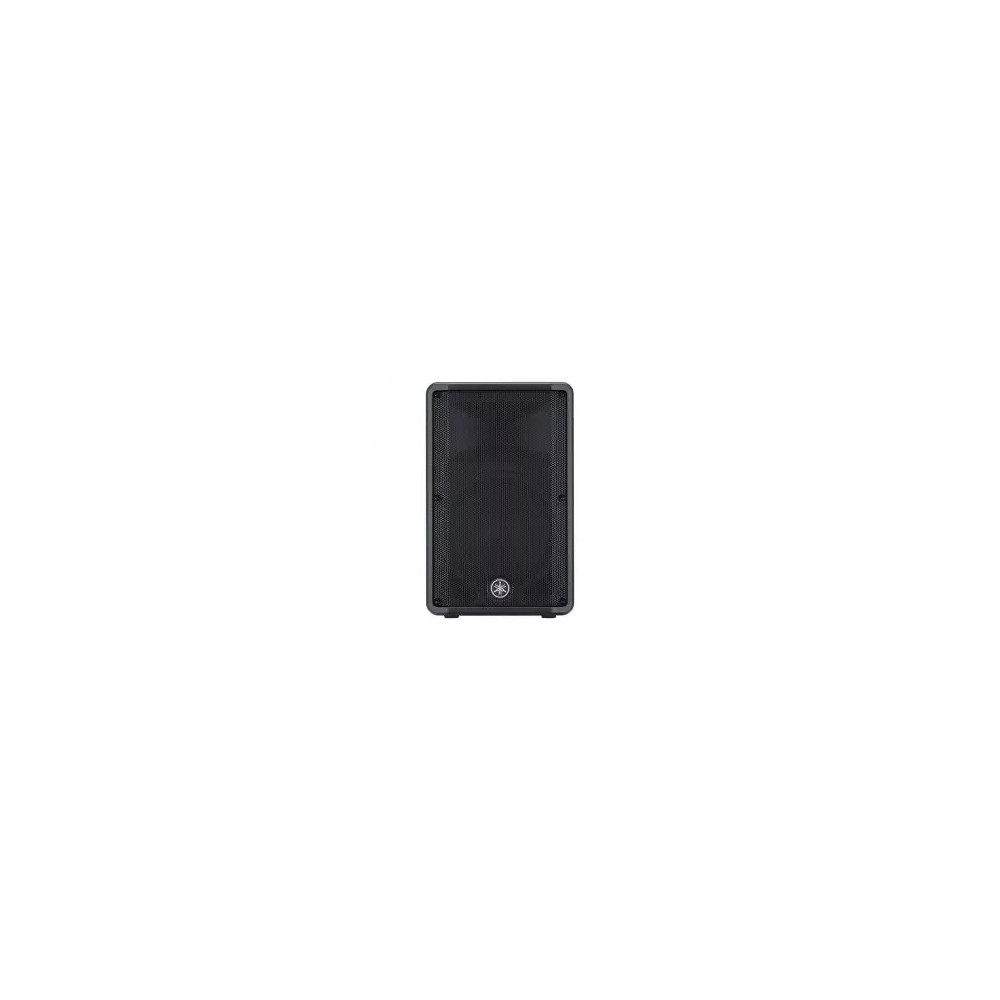

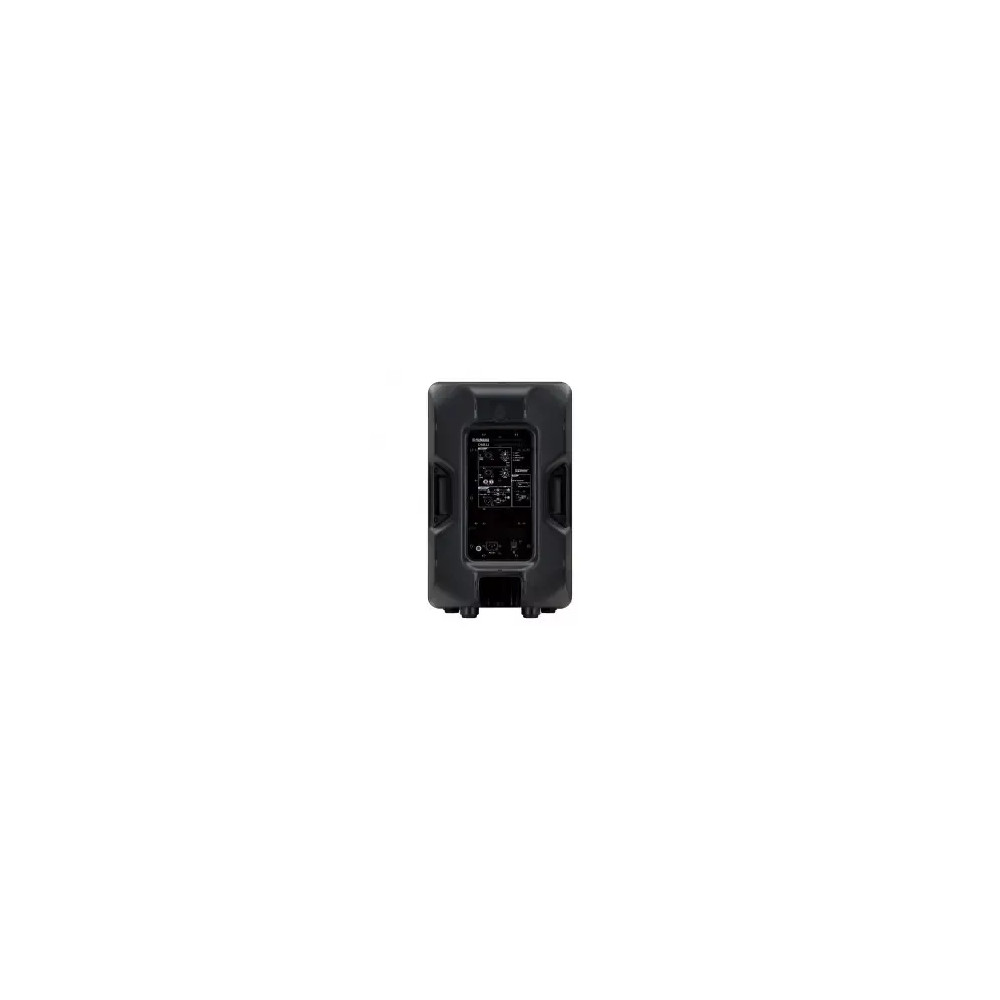

Aktivní reprobox Yamaha DBR 12

Yamaha DBR12 nabízí perfektní vyvážení mezi velikostí a výkonem. S výkonem 1000 W a vynikajícím rozlišením zvuku na všech úrovních výkonu. Ideální pro střední akce, jako monitory nebo dokonce jako boční reproduktory pro jeviště, DBR12 je vhodná pro mnoho různých použití. Univerzální aktivní reproboxy DBR série využívají stejné špičkové technologie Yamaha DSP, zesilovačů a reproduktorů jako profesionální modely řady DSR a DXR, což jim zajišťuje vysoce kvalitní zvuk při jakékoli výstupní úrovni signálu. Každý z DBR reproboxů je vybaven nově navrženým tělem s odolnou a lehkou konstrukcí skvěle se hodící pro použití jako hlavní reproboxy nebo i odposlechy, či dokonce pro pevné instalace. Ať už zvučíte živou kapelu nebo DJ na party, reproboxy DBR série jsou vždy připraveny posunout vaše vystoupení na zcela novou úroveň.

---



Klíčové vlastnosti

• FIR-X tuning™
  Naše vlastní technologie zpracování zvuku využívající FIR filtr s lineární fází nabízí excelentní zvukovou kvalitu s vysokým rozlišením a jemnou frekvenční odezvou, která není ovlivněna fázovými interferencemi v blízkosti crossover bodu.
• D-CONTOUR (Dynamic CONTOUR)
  D-CONTOUR optimalizuje úroveň všech pásem frekvencí podle použitého zesílení nebo preferencí posluchače. K dispozici jsou dva režimy: režim FOH/MAIN pro použití u hlavních reproduktorů a režim MONITOR pro použití s podlahovým monitorem.
• Jednoduché funkce mixu
  DBR série je vybavena funkcemi pro míchání, které umožňují zvolit přímý výstup kanálu 1 (CH1) (paralelní připojení) nebo smíchat výstup kanálů CH1 a CH2.
• Různé konektory vstupu/výstupu
  Rozsáhlá nabídka konektorů — včetně XLR pro mix, phone pro hudební nástroje a RCA-pin pro MP3 přehrávače — nabízí maximální flexibilitu v použití v mnoha různých aplikacích.
• Lehké ale výkonné
  Nově vyvinuté napájení a zesilovač umožňují kompaktní rozměry a nízkou váhu ale zároveň i vysoký výkon.
• Vylepšená funkce ochrany
  Vylepšená funkce ochrany řízená DSP nabízí optimální spolehlivost i při použití v nelehkých prostředích.



---

Vysoce účinné 1000W zesilovače třídy D



Lehké modely DBR jsou vybaveny zesilovačem třídy D schopným nabídnout až 1000W* výkonu při špičkových hodnotách SPL až 132dB, se zachováním pozoruhodné jasnosti a dynamiky zvuku.
*DBR10 má výstupní výkon 700W.

---

Speciálně navržené osazení reproduktory



Vysoce výkonné woofery poskytují dobře definované a silné basy s minimálním zkreslením, zatímco 1.4" přesný tlakový driver* produkuje jasné střední a vyšší frekvence.
*Model DBR10 je vybaven 1" tlakovým driverem.



---

Robustní a kompaktní tělo



DBR série nabízí kompaktní, lehké a odolné plastové tělo. Jde o nejkompaktnější aktivní reproboxy Yamaha. Elegantní ocelová mřížka zvyšuje trvanlivost a chrání vnitřní části, zatímco nově navržené ergonomické rukojeti usnadňují přepravu a instalaci.

---

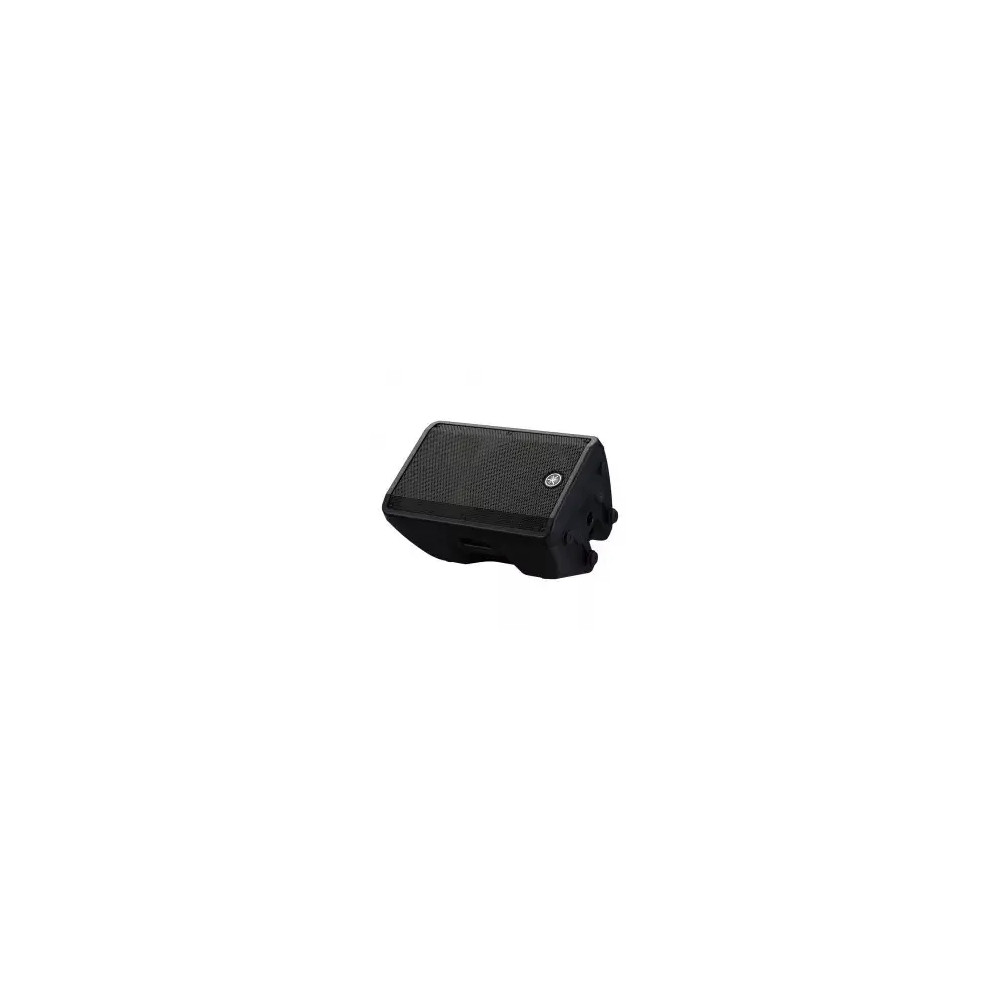

Praktický design pro umístění jako odposlechy



Reproboxy DBR série se vyznačují optimalizovaným úhlem 50° pro použití jako odposlechy. Navíc symetrické tělo modelů DBR12 a DBR15 umožňuje zrcadlovou konfiguraci odposlechů (tzv. mirror-mode) ať už v symetrické nebo stereo konfiguraci.

---

Snadno použitelný 2-kanálový mix

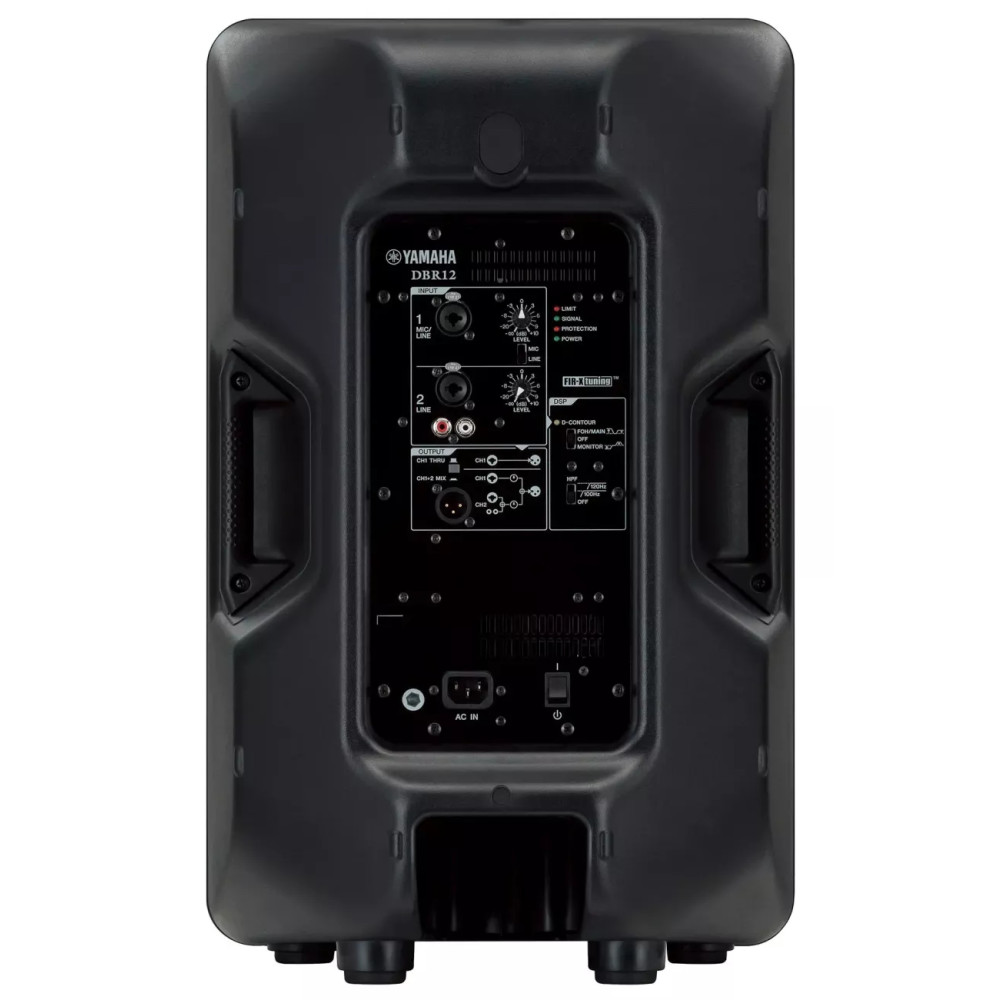

DBR série je vybavena dvěma vstupními kanály. Kanál CH1 umožňuje připojit jak XLR, tak i TRS konektor a to jak s mikrofonní, tak i s linkovou vstupní úrovní signálu. Kanál CH2 nabízí dvě možnosti připojení: kombinovaný port pro XLR nebo TRS a RCA porty pro vstup z CD přehrávače nebo jiného stereo linkového zdroje. Vestavěný mix umožňuje zvolit buď mixování kanálů CH1 + CH2, nebo režim CH1 THRU pro posílání signálu pouze z kanálu CH1.

---


Úchytné body pro pevné instalace



Reproboxy DBR jsou vybaveny závity M8 umožňujícími pevné instalace s volitelnými držáky nebo standardizovanými oky se šrouby.
*Držáky reproboxů a oka se šrouby nejsou součástí.

---

Funkční obaly na boxy (volitelné příslušenství)





Představujeme nově navržené funkční obaly na boxy Yamaha, které ochrání vaše reproboxy před nežádoucími vlivy počasí při venkovních akcích, při skladování v prachu a špíně, nebo před nástrahami při přepravě.
*Funkční obaly na boxy nejsou součástí dodávky.






Tabulka s přehledem funkčních povlaků pro jednotlivé modely



---

Držáky reproboxů

K dispozici jsou tři typy držáků pro tyto modely reproboxů.

Držák na tyč: BBS251                                          Držák do stropu: BCS251                                    Držák do zdi: BWS251-300/400

---

Příklady zapojení

Jednoduchý systém s jedním DBR

Tento příklad zobrazuje přímé připojení na mikrofon, hudební nástroj nebo hudebního pozadí bez použití mixu.
Hlavní aplikace: malé živé vystoupení, prezentace, restaurace
Poznámka: Pro CH2, vstupy z kombo a RC-pin konektorů budou smíchány a pevným poměrem. Pokud chcete jiné vyvážení signálů, upravte hlasitost připojených zařízení.

Systém se dvěma DBR a subwooferem

Tento systém je vhodný pro hlavní ozvučení. Pokud chcete, můžete připojit další DBR jako monitor.
Hlavní aplikace: malé živé vystoupení, kostely, akce
Poznámka: Doporučujeme použít jako subwoofer zařízení ze série Yamaha DSR. V tomto případě doporučujeme, aby nastavení HPF u DBR a LPF u DSR byla nastavena na stejné hodnoty, nicméně je můžete nastavit i podle své potřeby.



Podlahový monitorovací systém
Tento systém je vhodný jako monitorování pro vystupujícího. Při použití jako zpěvový monitor, nastavte [D-CONTOUR] na [MONITOR]. Pokud je to třeba, můžete připojit až čtyři reproduktory paralelně. V tomto případě doporučujeme, aby signál vstupoval na kanál CH1 a přepínač je nastaven na [CH1 THRU].



---

Specifikace Yamaha DBR 12

• Systém: Dvoupásmový, bi-amp reproduktor s bassreflexem
• Frekvenční rozsah (-10dB): 52 Hz — 20 kHz
• Rádius pokrytí: V 90° x Š 60° konstantní směrová horna
• Maximální měřený SPL (Peak), (IEC Noise@1m): 131 dB SPL
• Dělící frekvence: 2,1 kHz
• Nominální impedance: 8 Ohm
• Výkon Dynamický: 1000 W (LF: 800 W, HF: 200 W)
• Výkon Kontinuální: 465 W (LF: 400 W, HF: 65 W)
• Příkon 74 W
• Woofer: 12" kónický, 2" Voice Coil
• Horna: 1,4" Voice Coil, kompresní driver
• Konektory vstup: INPUT1: Combo x1, INPUT2: Combo x 1 + RCA-pin x 2
• Konektory výstup: XLR3-32 x 1 (CH1 Paralelně průchozí nebo CH1+CH2 Mix)
• Vstupní citlivost (Úroveň: střed): INPUT1: LINE: +10 dBu, MIC: -22 dBu, INPUT2: +10 dBu
• Maximální vstupní úroveň: INPUT1: LINE: +24 dBu, MIC: -8 dBu, INPUT2: +24 dBu
• Rozměry (ŠxVxH, včetně gumových nožiček): 376 x 601 x 348 mm
• Váha: 15,8 kg (34.8 lbs)
• Úchopy: 2x boční
• Otvory pro stojan: průměr 35 mm, 1x spodek přístroje
• Body pro zavěšení: 2x spodní (vhodný pro M8 x 15 mm)
• Volitelné držáky reproduktorů: BBS251, BCS251, BWS251-300, BWS251-400

---

Připravil PJ
